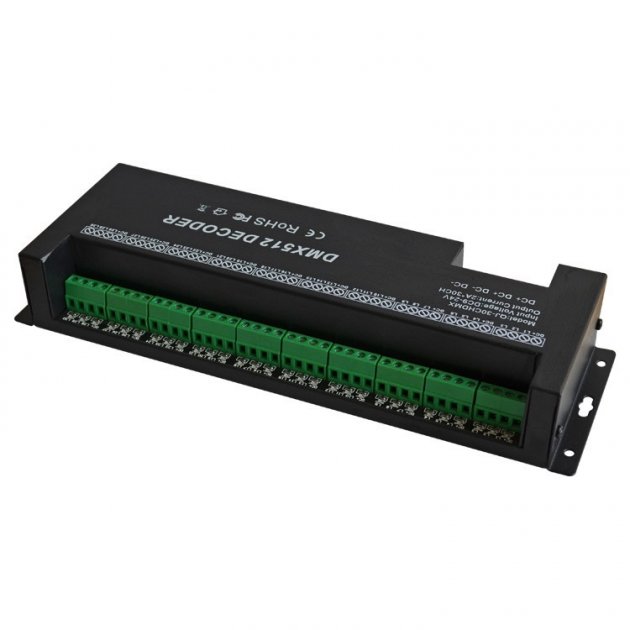

DMX512解碼器30CH
加入我的最愛
產品說明
使用說明
一、解碼器位址設置。
每個解碼器佔用 了個位址，採用編碼開關設置位址，編碼開關1一9位元是設置 DMX512 起始位址碼的二進位數字值編碼開關，第1位元為最低位，第9 位為最高位，共可設定511個地址碼。 DMX512起始位址碼一編碼開關1一9位元的位元值總和，將編碼開關撥向下（ON 置“1”，可獲得該位的位值；編碼開關撥向上（置“0”)，則該位的位值為 0。編碼開關 FUN-OFF 時(置“0”)方可接收 DMX512 信號。對應下表可選擇拔碼位置，通過撥
性能參數
• 工作溫度：-20-60°C+
•供電電壓：DC9~24V 可選(訂貨注明所需電壓）。
•輸出電流：每路額定電流 2A/ch +
• 輸出功率：9V<540W 12V<7201 24V<1440Wo
•控制器尺才：L258 × W82 X H40mmu
包裝盒尺寸：L281× W102 × 60 mme
淨重：615g+
毛重：690gp
•通道：30路．
• DMX512 標準：DMX512/1990

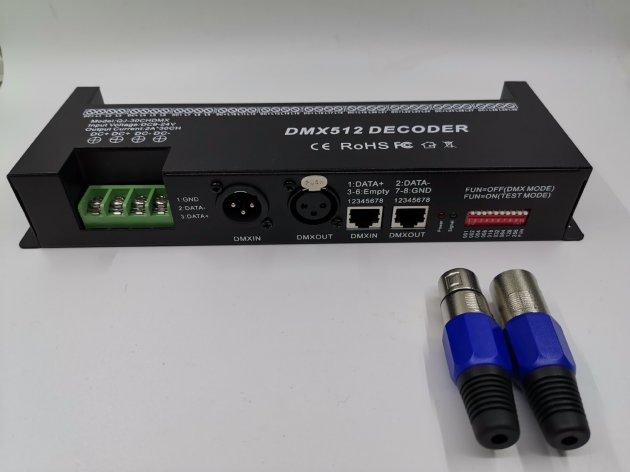

•配件：卡依插頭一對
一、解碼器位址設置。
每個解碼器佔用 了個位址，採用編碼開關設置位址，編碼開關1一9位元是設置 DMX512 起始位址碼的二進位數字值編碼開關，第1位元為最低位，第9 位為最高位，共可設定511個地址碼。 DMX512起始位址碼一編碼開關1一9位元的位元值總和，將編碼開關撥向下（ON 置“1”，可獲得該位的位值；編碼開關撥向上（置“0”)，則該位的位值為 0。編碼開關 FUN-OFF 時(置“0”)方可接收 DMX512 信號。對應下表可選擇拔碼位置，通過撥
性能參數
• 工作溫度：-20-60°C+
•供電電壓：DC9~24V 可選(訂貨注明所需電壓）。
•輸出電流：每路額定電流 2A/ch +
• 輸出功率：9V<540W 12V<7201 24V<1440Wo
•控制器尺才：L258 × W82 X H40mmu
包裝盒尺寸：L281× W102 × 60 mme
淨重：615g+
毛重：690gp
•通道：30路．
• DMX512 標準：DMX512/1990
•配件：卡依插頭一對
